في أنظمة خطوط الأنابيب الصناعية ، تعد الصمامات مكونات أساسية للتحكم في تدفق السوائل. تؤثر راحة وسلامة تشغيلها بشكل مباشر على كفاءة الإنتاج وسلامة الموظفين. كواجهة رئيسية للتفاعل بين الإنسان والآلة ، يحدد نوع تصميم مقبض الصمام طريقة التشغيل وتأثيره. ستستكشف هذه المقالة النوعين الرئيسيين لمقابض الصمامات - مقابض Lever ومقابض العجلة ، وتحليل مبادئ العمل الخاصة بهم ، والسيناريوهات المعمول بها والخصائص التقنية ، وتزويد المستخدمين الصناعيين بدليل اختيار احترافي.
محتويات
1. مقدمة: وظائف وتصنيف مقابض الصمام
2. مقابض الرافعة: المزايا الميكانيكية للتشغيل السريع
2.1 مبدأ التصميم والعمل في مقابض Lever
2.2 سيناريوهات قابلة للتطبيق من مقابض الذراع
2.3 تحليل مزايا وعيوب مقابض الرافعة
3. مقبض العجلات: قوة دورانية محكومة بدقة
3.1 هيكل وخصائص التشغيل لمقابض العجلة
3.2 التطبيقات النموذجية لمقابض العجلة
3.3 المزايا الفنية والقيود في مقابض العجلة
4. التحليل المقارن لمقابض الذراع ومقابض العجلة
5. كيفية اختيار النوع المناسب من مقبض الصمام؟
6. ملخص: اختر أفضل مقبض صمام وفقًا لاحتياجاتك
1. مقدمة: وظيفة وتصنيف مقابض الصمام
مقبض الصمام هو الواجهة المادية بين المشغل والصمام. تتمثل وظيفتها الأساسية في التحكم في فتح أو إغلاق أو تعديل التدفق للصمام من خلال التشغيل اليدوي. وفقًا لمبادئ التصميم المختلفة وطرق التشغيل ، تنقسم مقابض الصمام إلى فئتين: مقابض الرافعة ومقابض العجلة. يحقق مقبض الرافعة التبديل السريع من خلال مبدأ الرافعة ، بينما يعتمد مقبض العجلة على الحركة الدورانية لتوفير التحكم الدقيق للتدفق. كلاهما لهما سيناريوهات قابلة للتطبيق في المجال الصناعي ، واختيار النوع الصحيح من المقبض أمر بالغ الأهمية لكفاءة النظام وسلامته.
2. مقبض الرافعة: الميزة الميكانيكية للتشغيل السريع
2.1 تصميم ومبدأ العمل في مقبض الرافعة
يتكون مقبض الرافعة عادة من قضيب طويل ونقطة نقطة ارتكاز ، والذي يستخدم مبدأ الرافعة لتضخيم قوة المشغل. عندما يدفع المشغل أو يسحب الرافعة ، يدور المقبض حول نقطة ارتكاز ، مما يؤدي إلى ساق الصمام من الصمام من خلال قضيب التوصيل أو آلية الترس ، وبالتالي تحقيق فتح وإغلاق الصمام. يركز تصميم مقبض الرافعة على الكفاءة الميكانيكية ويمكنه تشغيل صمامات أكبر بأقل قوة ، وهو مناسب بشكل خاص للمناسبات التي تتطلب استجابة سريعة.
2.2 سيناريوهات تطبيق Lever
تستخدم مقابض الرافعة على نطاق واسع في الصمامات التي تحتاج إلى فتح وإغلاقها بسرعة ، مثل:
نظام الحماية من الحرائق:في حالة الطوارئ ، يمكن أن يفتح مقبض الرافعة أو يغلق صمام النار بسرعة لضمان توفير مياه إطفاء الحرائق في الوقت المناسب.
خطوط الأنابيب الصناعية:في الصناعات الكيميائية والبترول وغيرها من الصناعات ، غالبًا ما تستخدم مقابض الرافعة للصمامات مثل صمامات الكرة وصمامات الفراشة التي تحتاج إلى قطع السائل بسرعة.
الهندسة والهندسة البحرية:يجب تشغيل الصمامات على السفن بسرعة في البيئات القاسية ، ومقابض Lever هي الخيار الأول بسبب موثوقيتها وسهولة تشغيلها.
2.3 مزايا وعيوب مقابض الرافعة
المزايا:
عملية سريعة:يمكن أن يفتح مقبض الرافعة أو يغلق الصمام بالكامل في وقت قصير ، مما يحسن سرعة الاستجابة للطوارئ.
لتوفير الجهد والكفاءة: من خلال مبدأ الرافعة ، يحتاج المشغل فقط إلى تطبيق قوة صغيرة لتشغيل صمام قطر كبير.
هيكل بسيط:البنية الميكانيكية لمقبض الرافعة بسيطة نسبيا وتكلفة الصيانة منخفضة.
عيوب:
متطلبات مساحة كبيرة:يتطلب مقبض الرافعة عادة مساحة تشغيل كبيرة ولا يكون مناسبة لبيئات التثبيت المدمجة.
دقة وضعية منخفضة:حالة التبديل لمقبض الرافعة خشنة نسبيًا ، ومن الصعب تحقيق تنظيم التدفق الدقيق.
المخاطر المحتملة:تحت الاهتزاز أو القوة الخارجية ، قد يتحرك مقبض الرافعة بشكل غير متوقع ، مما يؤثر على حالة الصمام.
3. مقبض العجلة: قوة دوران محكومة بدقة
3.1 هيكل وعمليات تشغيل مقبض العجلة

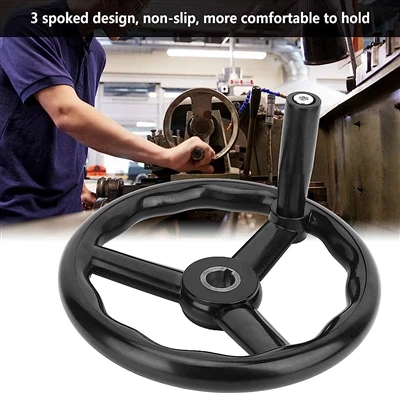

يتكون مقبض العجلة من عجلة دائرية ومحور مركزي. يدفع المشغل جذع الصمام للتحرك عن طريق تدوير العجلة. يركز تصميم العجلة اليدوية على نعومة ومكافحة الدوران ، وعادة ما يتم تجهيزه بمقياس أو جهاز الحد لضبط فتحة الصمام بدقة. سيؤثر قطر وعدد المتحدثين في العجلة اليدوية على عزم الدوران وراحة العملية.
3.2 التطبيقات النموذجية لمقابض العجلة
مقبض العجلة مناسب للمناسبات التي يلزم فيها التحكم الدقيق في التدفق ، مثل:
خطوط الأنابيب الكيميائية:أثناء التفاعلات الكيميائية ، يمكن لمقبض العجلة اليد ضبط تدفق السوائل بدقة لضمان ظروف التفاعل المستقرة.
نظام معالجة المياه:عادة ما يتم تجهيز الصمامات المنظمة في إمدادات المياه وخطوط الصرف الصحي بمقابض العجلة ، مما يسهل المشغلين لضبط حجم المياه وفقًا للطلب.
أنظمة التدفئة وتكييف الهواء:غالبًا ما يتم استخدام مقابض العجلة لضبط فتحة المشعات أو صمامات تكييف الهواء لتحقيق التحكم الدقيق في درجة الحرارة.
3.3 المزايا الفنية والقيود في مقابض العجلة
المزايا:
التعديل الدقيق: يمكن لمقبض العجلة اليدوية التحكم بدقة في فتح الصمام عن طريق تدوير الزاوية لتلبية احتياجات التعديل الدقيق لمعدل التدفق.
عملية مستقرة:دوران العجلة اليدوية مستقرة ولا يمكن إزعاجها بسهولة من قبل القوى الخارجية. إنه مناسب للمناسبات التي تحتاج فيها حالة الصمام إلى الحفاظ عليها لفترة طويلة.
القدرة على التكيف المكاني القوي: يشغل مقبض العجلة المساحة مساحة أقل ومناسبة لبيئات التثبيت المدمجة.
عيوب:
وقت التشغيل الطويل: يتطلب الأمر دورات متعددة من العجلة اليدوية لفتح أو إغلاق الصمام بالكامل ، خاصة بالنسبة للصمامات ذات القطر الكبير ، والتي تستغرق وقتًا طويلاً.
متطلبات عزم الدوران العالية:في الضغط العالي أو الصمامات ذات القطر الكبير ، قد تتطلب تشغيل العجلة قوة قوة أكبر وتتطلب قوة بدنية أعلى من المشغل.
بنية معقدة:عادةً ما يتم تجهيز مقبض العجلة بالتروس أو آليات تروس الدودة ، وتكاليف الصيانة والإصلاح مرتفعة نسبيًا.
4. التحليل المقارن لمقابض الذراع ومقابض العجلة
| أبعاد المقارنة | مقبض رافعة | مقبض اليد |
|---|---|---|
| سرعة التشغيل | سريع (الافتتاح الفوري والإغلاق) | أبطأ (يتطلب دورات متعددة) |
| دقة السيطرة | منخفض (مناسب للافتتاح الكامل/الإغلاق الكامل) | عالية (يمكن تعديلها بدقة) |
| إنقاذ الجهد | الجهد الادخار (مبدأ رافعة تضخّم القوة) | ربما شاقة (خاصة الصمامات ذات القطر الكبير) |
| متطلبات الفضاء | كبير (يتطلب مساحة تشغيل) | صغير (تصميم مضغوط) |
| السيناريوهات المعمول بها | فتح الطوارئ والإغلاق ، والتشغيل السريع | تنظيم التدفق ، والتحكم الدقيق |
| تكلفة الصيانة | منخفض (هيكل بسيط) | عالية (بنية ميكانيكية معقدة) |
5. كيفية اختيار نوع مقبض الصمام المناسب؟
عند اختيار نوع مقبض الصمام ، يجب النظر في العوامل التالية بشكل شامل:
متطلبات التشغيل:
إذا كان الافتتاح والإغلاق السريع (مثل مكافحة الحرائق ، إغلاق الطوارئ) مطلوبًا ، يفضل مقبض الرافعة.
إذا كنت بحاجة إلى ضبط التدفق بدقة (مثل التفاعلات الكيميائية ، والتحكم في درجة الحرارة) ، فيجب عليك اختيار مقبض العجلة.
أنواع الصمامات والمواصفات:
عادة ما تتم مطابقة الصمامات السريعة مثل صمامات الكرة وصمامات الفراشة مع مقابض الرافعة.
تعد الصمامات التي تتطلب تعديلًا دقيقًا ، مثل صمامات البوابة وصمامات الإيقاف ، أكثر ملاءمة لمقابض العجلة.
تحتاج صمامات القطر الكبيرة إلى النظر في عزم الدوران العاملة للمقبض. قد يتطلب مقبض العجلة الأمامية أجهزة ميكانيكية مساعدة (مثل علب التروس) لتقليل صعوبة التشغيل.
بيئة التثبيت:
يجب اختيار مقابض العجلة في مناسبات ذات مساحة محدودة. تصميمهم المدمج يوفر مساحة أكبر.
في البيئات ذات الاهتزاز أو عرضة للقوى الخارجية ، يعد استقرار مقابض العجلة أفضل من مقابض الرافعة.
عوامل المشغل:
يجب النظر في القوة البدنية للمشغل وعادات التشغيل. مقابض LEVER SARGENT ولكن تتطلب مساحة ، ومقابض العجلة مناسبة للسيناريوهات التي تتطلب عمليات حساسة.
ملخص: اختر أفضل مقبض صمام وفقًا لاحتياجاتك
تتمتع مقابض Lever ومقابض العجلة بمزايا فريدة خاصة بها وسيناريوهات قابلة للتطبيق في أنظمة الصمامات الصناعية. تُعرف مقابض Lever بتشغيلها السريع وتوفير العمالة ، وهي مناسبة للحالات التي تتطلب استجابة للطوارئ ؛ تتميز مقابض العجلة بالتحكم الدقيق والقدرة على التكيف المكاني القوي ، وهي مناسبة للتطبيقات التي تتطلب تعديلًا دقيقًا. عندما يختار المستخدمون الصناعيون مقابض الصمام ، يجب عليهم الجمع بين متطلبات التشغيل المحددة ، وأنواع الصمامات ، وبيئات التثبيت ، وعوامل الموظفين ، وتحديد نوع المقبض الأنسب بعد تقييم شامل لضمان التشغيل الفعال والتشغيل الآمن للنظام. من خلال اختيار مقابض الصمام بشكل صحيح ، يمكن للشركات تحسين عمليات الإنتاج ، وتقليل تكاليف الصيانة ، وتحسين المستوى الإجمالي للأتمتة الصناعية.
