كمكون تشغيل لا غنى عنه في المعدات الميكانيكية ، يؤثر اختيار المواد للعجلة اليدوية بشكل مباشر على عمر الخدمة والسلامة التشغيلية وتكلفة الصيانة للمعدات. من ضبط باب الفرن عالية الحرارة إلى التحكم الدقيق للأداة ، تختلف متطلبات قوة المواد ، ومقاومة التآكل ، والوزن الخفيف وغيرها من الخصائص في سيناريوهات مختلفة بشكل كبير. استنادًا إلى شركة Hangzhou Xiaoshan Chuangye Metal Processing Co. ، Ltd. التي تزيد عن 20 عامًا من الخبرة في تصنيع العجلات اليدوية ، تحلل هذه المقالة بعمق الخصائص الأساسية لخمس مواد شائعة الاستخدام مثل الفولاذ الكربوني ، والفولاذ المقاوم للصدأ ، وسبائك الألومنيوم ، وتوفر استراتيجيات اختيار القائمة على السيناريو لمساعدة المستخدمين الصناعيين بدقة.
جدول المحتويات
1. خمسة مؤشرات أساسية لاختيار العجلات
2. العجلة اليدوية الكربونية
3. العجلة اليدوية الفولاذ المقاوم للصدأ
4.
5. هندسة العجلة الفنية
6. العجلة الزهر
7. اختيار سوء الفهم
8. حلول هانغتشو شياوشان تشوانجي للمعادن
9. اتجاهات الصناعة: كيف تعيد المواد الجديدة إعادة تشكيل منطق تصميم Handwheels
1. خمسة مؤشرات أساسية لاختيار العجلات
| فِهرِس | تعريف | اختبار معيار |
|---|---|---|
| قوة الشد | الحد الأقصى من الإجهاد الذي يمكن للمادة تحمله قبل الانهيار | ASTM E8/E8M (مواد معدنية) |
| مقاومة التآكل | القدرة على مقاومة التآكل الحمضي والقلويات والملح | ISO 9227 (اختبار رذاذ الملح المحايد) |
| الثقل النوعي | الوزن لكل وحدة حجم ، مما يؤثر على سهولة التشغيل | ASTM D792 (البلاستيك) |
| الموصلية الحرارية | كفاءة نقل الحرارة ، المتعلقة بملاءمة بيئات درجات الحرارة العالية | ASTM C177 (طريقة تدفق حرارة الحالة الثابتة) |
| تكلفة المعالجة | التكلفة الشاملة للمواد الخام وعملية صب | - |
المبدأ الرئيسي:إعطاء الأولوية لمطابقة ظروف العمل الأكثر صرامة لتجنب نفايات التكلفة الناجمة عن "الأداء الزائد".

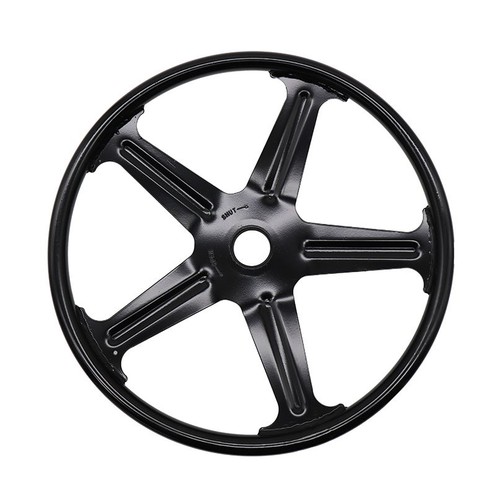

2. العجلة اليدوية الكربونية
خصائص المواد
التكوين: c content {0}}. 12 ٪ -0. 20 ٪ ، محتوى Mn 0.30 ٪ -0.
قوة الشد: أكبر من أو تساوي 370MPa (مستوى Q235) ، يمكن أن يتحمل عزم الدوران حتى 200n · M (φ500mm heel).
المعالجة السطحية: مجلفن ، أسود أو رش ، لا صدأ أحمر بعد 480 ساعة من اختبار رذاذ الملح.
السيناريوهات المعمول بها
أدوات الآلة الثقيلة: التعديل اليدوي لآلات الختم وآلات الانحناء.
آلات التعدين: التحكم في الصمام في بيئة الاهتزاز العالية.
القيود: مطلوب تزييت منتظم لمنع الصدأ في البيئات الرطبة ، وتكلفة الصيانة طويلة الأجل مرتفعة.
حالة Hangzhou Xiaoshan: مخصصة φ800mm من الصلب الكربوني العجلة ذات اللحام لتصنيع معدات التزوير. يتبنى محور العجلة تصميم ثقب من النوع D + Keyway الثابت الثابت ، ويمكنه تحمل حمولة تأثير فورية قدرها 15 طن.
3. العجلة اليدوية الفولاذ المقاوم للصدأ
خصائص المواد
اختيار الصف:
304 الفولاذ المقاوم للصدأ: الصف العام ، مقاوم للأحماض الضعيفة والقلويات (ph 3-11) ، تكلفة معتدلة.
316L من الفولاذ المقاوم للصدأ: يحتوي على عنصر MO ، مقاوم لتآكل الكلوريد (مثل البيئة البحرية).
قوة الشد: أكبر من أو تساوي 520 ميجا باسكال (304 مادة) ، أعلى بنسبة 40 ٪ من الصلب الكربوني.
خالية من الصيانة: يمكن أن تصمد أمام بيئة الرطوبة بنسبة 95 ٪ من خلال علاج التخميل (انظر الوثائق الفنية للعجلة الفولاذ المقاوم للصدأ).
السيناريوهات المعمول بها
المعدات الكيميائية: تنظيم ضغط المفاعل ، صمامات خط أنابيب الحمض والقلوية.
الطعام والمستحضرات الصيدلانية: يلتقي معايير الاتصال FDA ، من السهل التنظيف بدون بقايا.
القيود: تكلفة المواد الخام هي 2-3 مرتين من الصلب الكربوني ، ولا ينصح به لسيناريوهات الحمل الميكانيكية النقية.
4.
خصائص المواد
اختيار الصف:
6061- T6: قوة عالية (قوة الشد أكبر من أو تساوي 310MPa) ، تطبيق درجة الطيران.
5052- H32: مقاومة لتآكل مياه البحر ، مفضلة لمعدات السفن.
الثقل النوعي: 2.7 جم/سم مكعب ، 65 ٪ أخف من الصلب الكربوني.
الموصلية: 59 ٪ IACS (معيار النحاس الدولي الصلب) ، يستخدم بحذر في سيناريوهات العزل.
السيناريوهات المعمول بها
المعدات الإلكترونية: أشباه الموصلات الرقاقة معالجة الروبوت.
الجهاز المحمول: ضبط زاوية رادار محمولة على المركبات.
القيود: صلابة منخفضة (HB 95) ، خدش بسهولة بواسطة كائنات صلبة.
5. هندسة العجلة الفنية
خصائص المواد
NYLON PA66: قوة الشد 8 0 MPA ، Flame STARDANT GRAGE V0 (UL94 Standard).
polypropylene pp: الحمض والقلوي المقاوم (ph 1-14) ، لكن هشاشة درجة الحرارة المنخفضة واضحة (<-10℃).
ميزة التكلفة: سعر وحدة الإنتاج الضخم هو 1/5 من سعر الفولاذ المقاوم للصدأ.
السيناريوهات المعمول بها
خزانة كهربائية منخفضة الجهد: عملية قاطع الدائرة مع متطلبات العزل أعلى من IP65.
أدوات المختبر: تعديل الدقة دون تدخل مغناطيسي.
القيود: من السهل في العمر والتكسير تحت الأشعة فوق البنفسجية طويلة الأجل.
6. العجلة الزهر
خصائص المواد
الحديد الزهر الرمادي HT250: أقل تكلفة ، لكن قوة الشد هي فقط 250 ميجا باسكال.
Ductile Iron QT450: يتم زيادة الاستطالة إلى 10 ٪ ، ويتم تحسين مقاومة التأثير.
المعالجة السطحية: طلاء راتنج الايبوكسي يعوض أوجه القصور في الوقاية من الصدأ.
السيناريوهات المعمول بها
الآلات الزراعية: التحكم في النسخ الاحتياطي اليدوي للنظام الهيدروليكي الجرار.
المعدات منخفضة السرعة: تعديل مثبط قناة التهوية.
القيود: هشاشة عالية ، محظورة بدقة لسيناريوهات الاهتزاز عالية التردد.
7. اختيار سوء الفهم: حالات الفشل النموذجية الناجمة عن مواد مختلطة
الحالة 1: استخدمت محطة معالجة المياه عجلًا من الصلب الكربوني على صمام خزان تخزين حمض الهيدروكلوريك. بعد 6 أشهر ، صدأ المتحدث وصدأ. بعد استبداله بعجلة اليد 316L من الفولاذ المقاوم للصدأ ، تجاوزت عمر الخدمة 5 سنوات.
الحالة 2: تم استخدام عجلة اليد من النايلون على منصة عمل جوية. تعطل نظام التحكم بسبب تراكم الكهرباء الثابتة. بعد التحول إلى سبيكة الألومنيوم ، عاد معدل الفشل إلى الصفر.
الدروس المستفادة: يمكن أن يؤدي الاعتماد فقط على "اختيار المواد على أساس الخبرة" أو "أولوية التكلفة" بسهولة إلى مخاطر السلسلة ، ويجب اتباع معلمات ظروف العمل بشكل صارم.
8. الممارسة المخصصة: حل هانغتشو شياوشان تشوانجي للمعادن
تعتمد شركة Hangzhou Xiaoshan Chuangye Metal Processing Co. ، Ltd.
(1) خطة الاستجابة للبيئة المتطرفة
سيناريو درجة الحرارة العالية: تم تثبيت عجلات اليد المصنوعة من الفولاذ المقاوم للصدأ 310 مخصصة (مقاومة درجة الحرارة 1150) لمطاحن الفولاذ ، وأكمام السيليكون المتلألئة على الحواف العجلة.
سيناريو درجة الحرارة منخفضة منخفضة: يتم استخدام سبيكة الألمنيوم LC9 (-196 الصلابة التي تزيد عن أو تساوي 27J) لصمامات خزان الغاز الطبيعي المسال.
(2) تصميم مبتكر خفيف الوزن
متحدث هولو: تحقيق انخفاض في الوزن بنسبة 30 ٪ على أدوات اليد φ600mm مع الحفاظ على حمولة عزم الدوران 400n · m.
المواد المركبة: محور الفولاذ المقاوم للصدأ + حافة ، مع مراعاة كل من القوة الهيكلية ومقاومة التآكل.
(3) قدرة التسليم السريع
30 دقيقة الوصول المباشر إلى مطار Xiaoshan الدولي ، مما يضمن وصول الطلبات العاجلة من العملاء الأوروبيين والأمريكيين في غضون 7 أيام.
دعم التصميم غير القياسي: الحد الأدنى للكمية 1 قطعة ، وتوفير خدمة تأكيد الرسم ثلاثية الأبعاد.
9. اتجاه الصناعة: كيف تعيد المواد الجديدة إعادة تشكيل منطق تصميم Handwheels
بلاستيك ألياف الكربون (CFRP): 5 مرات أقوى من سبيكة الألومنيوم ، وقد استخدمت في مركبة الفضاء ضبط اليد.
صب حقن المعادن (MIM): أدرك التصنيع المتكامل للهياكل المعقدة من عوامل اليد الفولاذ المقاوم للصدأ مع دقة ± 0. 05mm.
تكامل المستشعر الذكي: يمكن لعجلة اليد مع مستشعر عزم الدوران المدمج توفير ملاحظات في الوقت الفعلي على قوة التشغيل وتحذير من الحمل الزائد.
خاتمة
اختيار المواد العلمية هو خط الدفاع الأول لموثوقية المعدات
على الرغم من أن العجلة الصغيرة صغيرة ، إلا أنها المحور الرئيسي للتفاعل بين الإنسان والآلة. من ثقل الفولاذ الكربوني إلى صلابة الفولاذ المقاوم للصدأ ، من مرونة سبيكة الألومنيوم إلى اقتصاد البلاستيك الهندسي ، كل مادة لا يمكن تعويضها في سيناريو محدد. شاركت Hangzhou Xiaoshan Chuangye Metal بعمق في هذه الصناعة منذ 20 عامًا ، وقد اتخذت دائمًا "تكييف حالة العمل" كمبدأ أساسي لتزويد العملاء العالميين بخدمات تخصيص العجلة اليدوية متعددة المواد من -120 إلى φ120.
يزورwww.cyhandwheel.comالآن لتنزيل "دليل اختيار المواد اليدوية" أو إرسال متطلبات التخصيص الخاصة بك.
